Dette kapittelet gir mer inngående informasjon om signalspenning som er regulert i § 3-9.
Hva er signalspenninger?
Signalspenning overlagt forsyningsspenning er signaler som legges til forsyningsspenningen. Dette er signaler som overfører ulik type informasjon via det offentlige kraftnettet. Figur 1 viser hvordan forsyningsspenningen ser ut etter at man har lagt til et overlagrende signal.
Signalene brukt i det offentlige kraftledningsnettet, kan klassifiseres i tre typer
rippelkontroll signaler – overlagret sinusformet signal i området 110 Hz til 3000 Hz
kraftledning bæresignal – overlagret sinusformet signal i området mellom 3 kHz og 148,5 kHz
merkesignaler på nettet – overlagrede korttids endringer (transienter) på utvalgte punkter av spenningens kurveform
{
"value": {
"focalPoint": {
"left": 0.5,
"top": 0.5
},
"id": 6624,
"udi": "umb://media/809871b5f88545989c8363be8302e1a4",
"image": "/media/wnyjraef/signaloverføring.png",
"caption": "Figur 1: Eksempel på signaloverføring overlagret spenningskurven. Øverste figur viser spenningskurven og det overlagrede signalet separat. Nederste figur viser summen av disse, dvs hvordan spenningskurven blir seende ut. I dette tilfellet har signalet frekvens 500 Hz, og effektivverdi lik 10 % av den grunnharmoniske spenningen."
},
"editor": {
"name": "Image",
"alias": "media",
"view": "media",
"render": null,
"icon": "icon-picture",
"config": {}
},
"styles": null,
"config": null
}

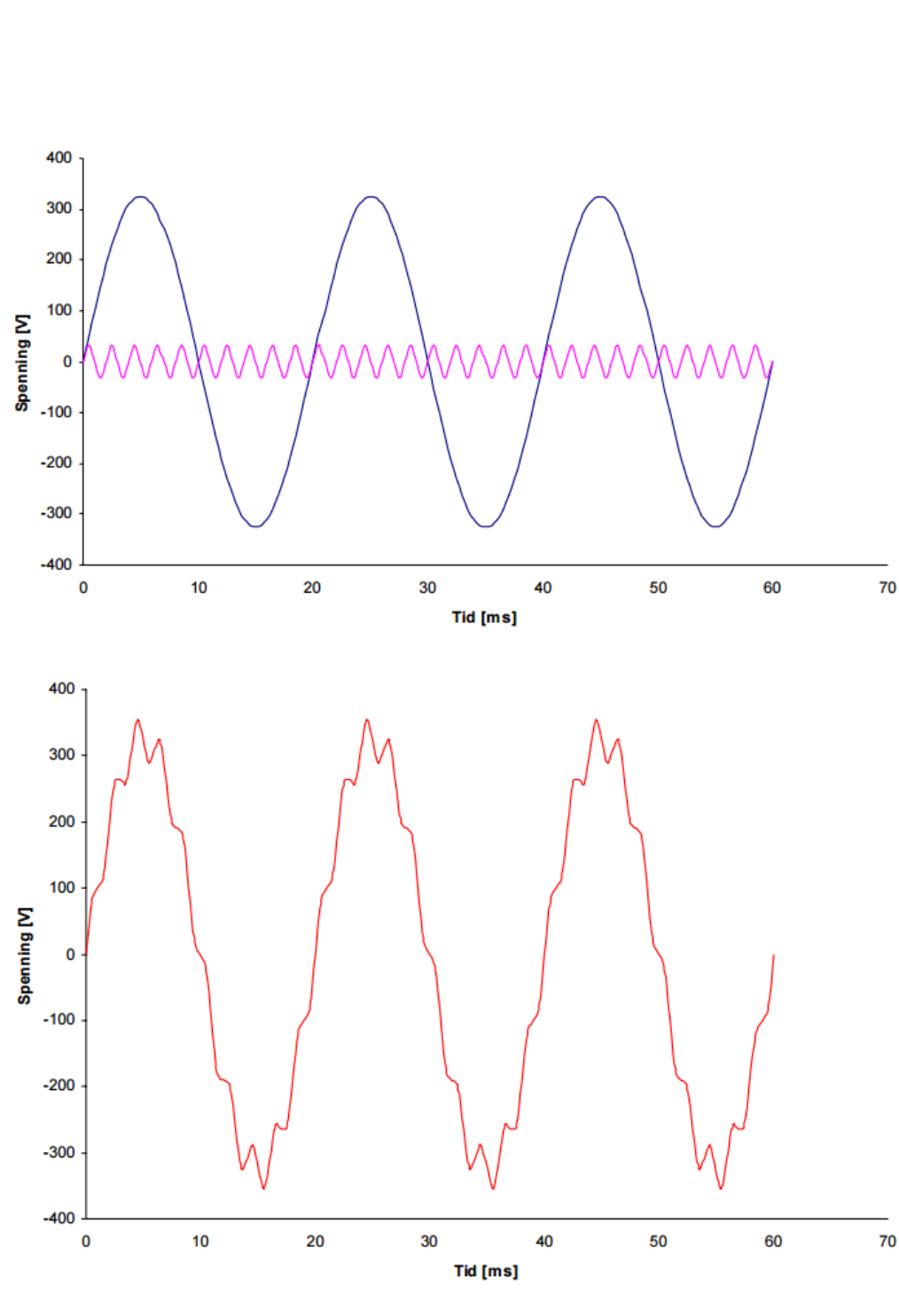

Figur 1: Eksempel på signaloverføring overlagret spenningskurven. Øverste figur viser spenningskurven og det overlagrede signalet separat. Nederste figur viser summen av disse, dvs hvordan spenningskurven blir seende ut. I dette tilfellet har signalet frekvens 500 Hz, og effektivverdi lik 10 % av den grunnharmoniske spenningen.
